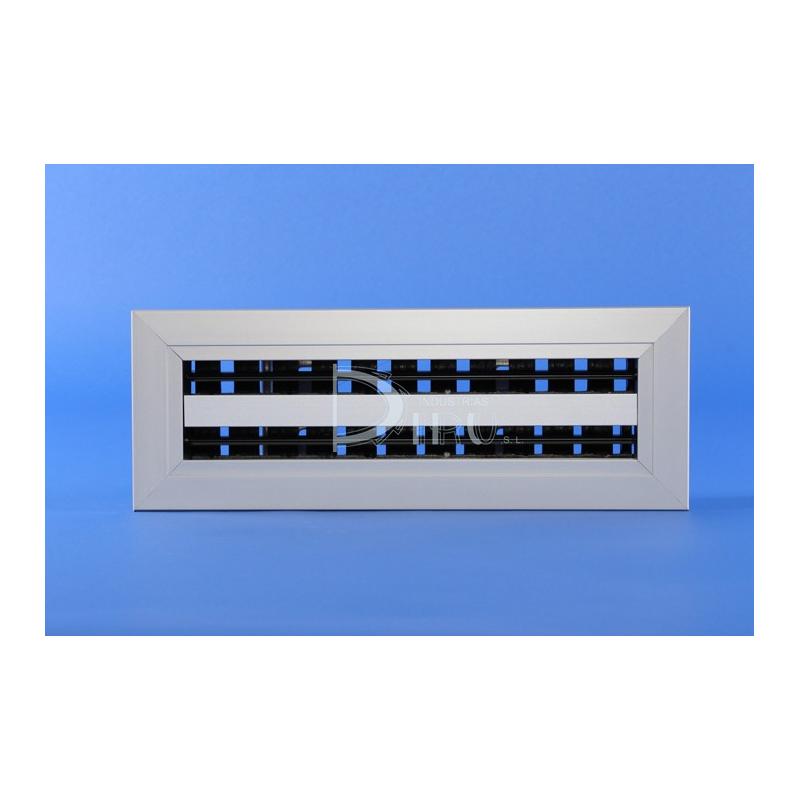

DIFUSOR LINEAL CON REGULACIÓN DLR + P DE 3 VIAS 120 x 1600 COLOR ALUMINIO SIN PLENUM y 3 PUENTES DE FIJACIÓN

Marca DIRU (Fabricado en España)

MODELO DLR+P: Difusor con regulación y puente de montaje.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Difusor indicado para su instalación en techo, fabricado en aluminio extruido. Equipado con lamas direccionales en aluminio extruido, las cuales permiten orientar el flujo de aire. La regulación es tipo corredera y esta fabricada en plástico inyectado. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

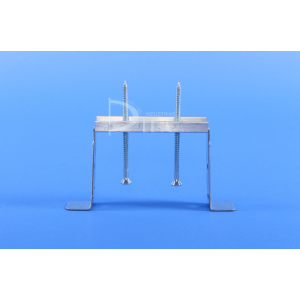

FORMA DE MONTAJE: La sujeción se realiza mediante un puente de montaje fabricado en perfil de aluminio extruido con patillas de chapa galvanizada. El difusor se sujeta a este por medio de tornillos.

Detalles del producto

Ficha técnica

Largo (mm): 1600
Color Acabado: ALUMINIO
100 M3/H VELOCIDAD EFECTIVA M/S: 0,5
100 M3/H PRESION EFECTIVA MM.C.A: 0,018
100 M3/H ALCANCE MINIMO METROS: 0,7
100 M3/H ALCANCE MAXIMO METROS: 1,1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1
200 M3/H PRESION EFECTIVA MM.C.A: 0,072
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,5
300 M3/H PRESION EFECTIVA MM.C.A: 0,163
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2
400 M3/H PRESION EFECTIVA MM.C.A: 0,282
400 M3/H ALCANCE MINIMO METROS: 2,9
400 M3/H ALCANCE MAXIMO METROS: 4,5
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 2,5
500 M3/H PRESION EFECTIVA MM.C.A: 0,441
500 M3/H ALCANCE MINIMO METROS: 3,6
500 M3/H ALCANCE MAXIMO METROS: 5,7
500 M3/H POTENCIA SONORA DB: 15
600 M3/H VELOCIDAD EFECTIVA M/S: 3
600 M3/H PRESION EFECTIVA MM.C.A: 0,634
600 M3/H POTENCIA SONORA DB: 18
700 M3/H VELOCIDAD EFECTIVA M/S: 3,5
700 M3/H PRESION EFECTIVA MM.C.A: 0,89
700 M3/H POTENCIA SONORA DB: 23
800 M3/H VELOCIDAD EFECTIVA M/S: 4
800 M3/H PRESION EFECTIVA MM.C.A: 1,146
800 M3/H POTENCIA SONORA DB: 27
900 M3/H VELOCIDAD EFECTIVA M/S: 4,4
900 M3/H PRESION EFECTIVA MM.C.A: 1,453
900 M3/H POTENCIA SONORA DB: 31
1000 M3/H VELOCIDAD EFECTIVA M/S: 4,9
1000 M3/H PRESION EFECTIVA MM.C.A: 1,76
1000 M3/H POTENCIA SONORA DB: 34
1100 M3/H VELOCIDAD EFECTIVA M/S: 5,4
1100 M3/H POTENCIA SONORA DB: 36
1100 M3/H PRESION EFECTIVA MM.C.A: 2,034
1200 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1200 M3/H POTENCIA SONORA DB: 38
1200 M3/H PRESION EFECTIVA MM.C.A: 2,322
1300 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1300 M3/H POTENCIA SONORA DB: 40
1300 M3/H PRESION EFECTIVA MM.C.A: 2,61
1400 M3/H VELOCIDAD EFECTIVA M/S: 6,9
1400 M3/H POTENCIA SONORA DB: 42
1400 M3/H PRESION EFECTIVA MM.C.A: 2,97
1500 M3/H VELOCIDAD EFECTIVA M/S: 7,4
1500 M3/H POTENCIA SONORA DB: 45
1500 M3/H PRESION EFECTIVA MM.C.A: 3,186
1600 M3/H VELOCIDAD EFECTIVA M/S: 7,9
1600 M3/H POTENCIA SONORA DB: 47
1600 M3/H PRESION EFECTIVA MM.C.A: 3,474
1700 M3/H VELOCIDAD EFECTIVA M/S: 8,4
1700 M3/H POTENCIA SONORA DB: 49
1700 M3/H PRESION EFECTIVA MM.C.A: 3,762
1800 M3/H VELOCIDAD EFECTIVA M/S: 8,9
1800 M3/H POTENCIA SONORA DB: 51
1800 M3/H PRESION EFECTIVA MM.C.A: 4,05
1900 M3/H VELOCIDAD EFECTIVA M/S: 9,386
1900 M3/H POTENCIA SONORA DB: 53
1900 M3/H PRESION EFECTIVA MM.C.A: 4,3
2000 M3/H VELOCIDAD EFECTIVA M/S: 9,9
2000 M3/H POTENCIA SONORA DB: 54
2000 M3/H PRESION EFECTIVA MM.C.A: 4,6
700 M3/H ALCANCE MINIMO METROS: 5,1
700 M3/H ALCANCE MAXIMO METROS: 7,9
1100 M3/H ALCANCE MINIMO METROS: 7,9
1100 M3/H ALCANCE MAXIMO METROS: 12,4
1700 M3/H ALCANCE MINIMO METROS: 12,3
1700 M3/H ALCANCE MAXIMO METROS: 19,2
Nº Vias: 3 VIAS
H mm: 120
L x H mm: 120 x 1600
Espesor del Marco (mm): 5,8
Plenum: SIN PLENUM
Profundidad Total (mm): 64
L x H mm (Total con Marcos): 165 x 1644
Hueco Instalacion (mm): 126 x 1606
200 M3/H ALCANCE MINIMO METROS: 1,4
200 M3/H ALCANCE MAXIMO METROS: 2,3
300 M3/H ALCANCE MINIMO METROS: 2,2
300 M3/H ALCANCE MAXIMO METROS: 3,4
600 M3/H ALCANCE MINIMO METROS: 4,3
600 M3/H ALCANCE MAXIMO METROS: 6,8
800 M3/H ALCANCE MINIMO METROS: 5,8
800 M3/H ALCANCE MAXIMO METROS: 9
900 M3/H ALCANCE MINIMO METROS: 6,5
900 M3/H ALCANCE MAXIMO METROS: 10,2
1000 M3/H ALCANCE MINIMO METROS: 7,2
1000 M3/H ALCANCE MAXIMO METROS: 11,3
1200 M3/H ALCANCE MINIMO METROS: 8,7
1200 M3/H ALCANCE MAXIMO METROS: 13,6
1300 M3/H ALCANCE MINIMO METROS: 9,4
1300 M3/H ALCANCE MAXIMO METROS: 14,7
1400 M3/H ALCANCE MINIMO METROS: 10,1
1400 M3/H ALCANCE MAXIMO METROS: 15,8
1500 M3/H ALCANCE MINIMO METROS: 10,8
1500 M3/H ALCANCE MAXIMO METROS: 17
1600 M3/H ALCANCE MINIMO METROS: 11,6
1600 M3/H ALCANCE MAXIMO METROS: 18,1
1800 M3/H ALCANCE MINIMO METROS: 13
1800 M3/H ALCANCE MAXIMO METROS: 20,3
1900 M3/H ALCANCE MINIMO METROS: 13,7
1900 M3/H ALCANCE MAXIMO METROS: 21
2000 M3/H ALCANCE MINIMO METROS: 14
2000 M3/H ALCANCE MAXIMO METROS: 22,6
Número de Puentes: 3
