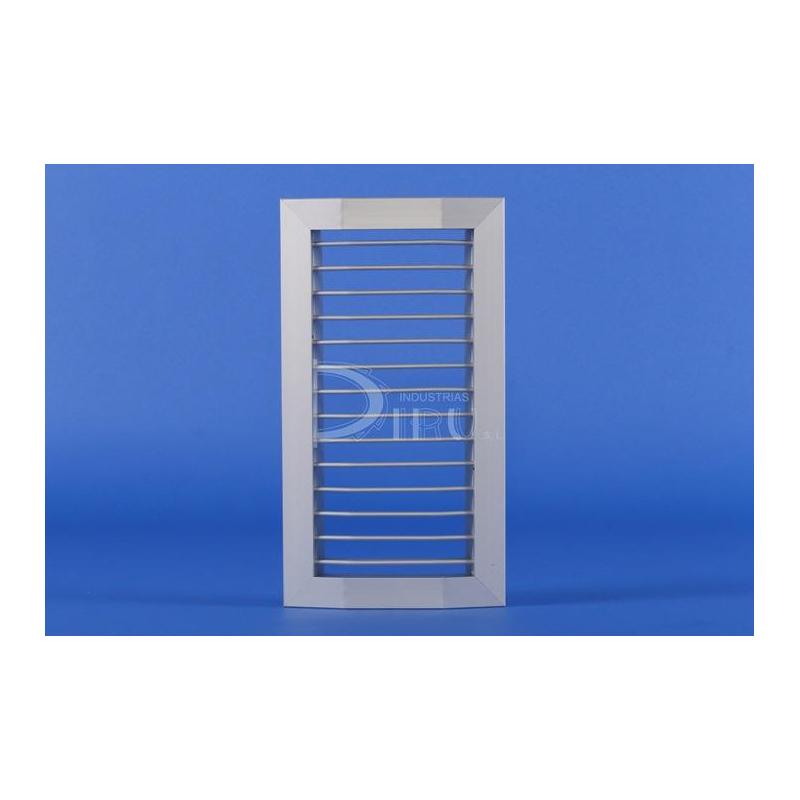

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 125 x 250 COLOR ALUMINIO

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Profundidad (mm)
38
Color
ALUMINIO
Alto H (mm)
125
Largo L (mm)
250
Alto x Largo (mm)
125 x 250
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
159 x 234
Tipo de Rejilla
LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S
1,3
100 M3/H PRESION EFECTIVA MM.C.A
0,11
100 M3/H ALCANCE METROS
2,1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,6
200 M3/H PRESION EFECTIVA MM.C.A
0,44
200 M3/H ALCANCE METROS
4,3
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
4
300 M3/H PRESION EFECTIVA MM.C.A
0,968
300 M3/H ALCANCE METROS
6,4
300 M3/H POTENCIA SONORA DB
21
400 M3/H VELOCIDAD EFECTIVA M/S
5,3
400 M3/H PRESION EFECTIVA MM.C.A
1,723
400 M3/H ALCANCE METROS
8,5
400 M3/H POTENCIA SONORA DB
26
500 M3/H VELOCIDAD EFECTIVA M/S
6,6
500 M3/H PRESION EFECTIVA MM.C.A
3,067
500 M3/H ALCANCE METROS
11,3
500 M3/H POTENCIA SONORA DB
30
600 M3/H VELOCIDAD EFECTIVA M/S
7,9
600 M3/H PRESION EFECTIVA MM.C.A
4,1
600 M3/H ALCANCE METROS
13,6
600 M3/H POTENCIA SONORA DB
34
700 M3/H VELOCIDAD EFECTIVA M/S
9,3
700 M3/H PRESION EFECTIVA MM.C.A
5,73
700 M3/H ALCANCE METROS
16
700 M3/H POTENCIA SONORA DB
38
PARA CONDUCTO Ø mm
entre Ø 450 y Ø 500 mm
