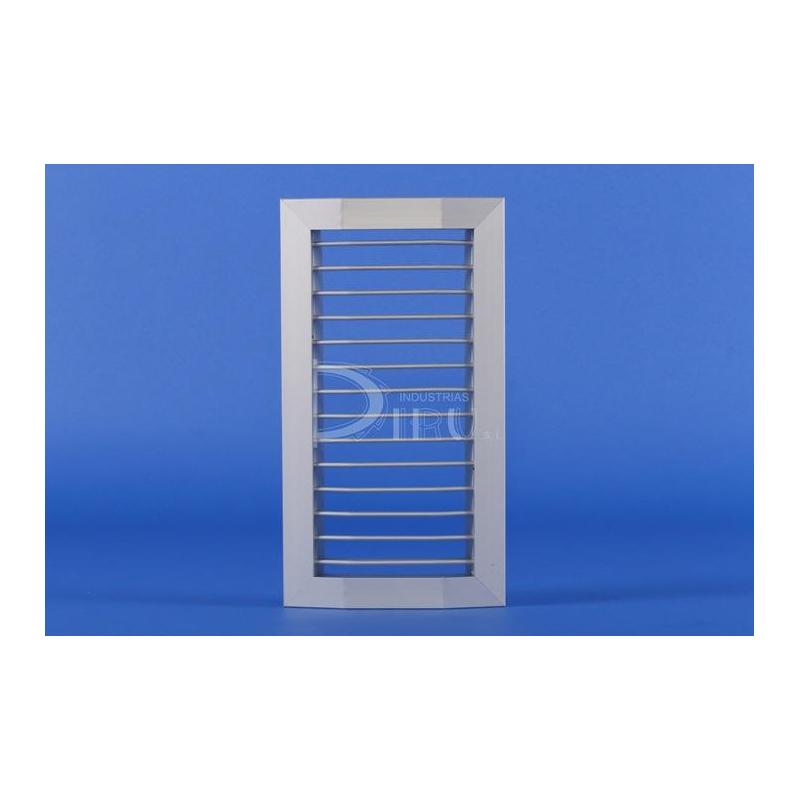

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 75 x 600 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Profundidad (mm): 38
Color: ALUMINIO
Alto H (mm): 75
Largo L (mm): 600
Alto x Largo (mm): 75 x 600
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 141 x 234
Tipo de Rejilla: LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S: 0,9
100 M3/H PRESION EFECTIVA MM.C.A: 0,05
100 M3/H ALCANCE METROS: 1,7
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,8
200 M3/H PRESION EFECTIVA MM.C.A: 0,2
200 M3/H ALCANCE METROS: 3,4
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,7
300 M3/H PRESION EFECTIVA MM.C.A: 0,41
300 M3/H ALCANCE METROS: 5,1
300 M3/H POTENCIA SONORA DB: 16
400 M3/H VELOCIDAD EFECTIVA M/S: 3,6
400 M3/H PRESION EFECTIVA MM.C.A: 0,73
400 M3/H ALCANCE METROS: 6,9
400 M3/H POTENCIA SONORA DB: 21
500 M3/H VELOCIDAD EFECTIVA M/S: 4,5
500 M3/H PRESION EFECTIVA MM.C.A: 1,14
500 M3/H ALCANCE METROS: 8,6
500 M3/H POTENCIA SONORA DB: 26
600 M3/H VELOCIDAD EFECTIVA M/S: 5,4
600 M3/H PRESION EFECTIVA MM.C.A: 1,64
600 M3/H ALCANCE METROS: 10,3
600 M3/H POTENCIA SONORA DB: 30
700 M3/H VELOCIDAD EFECTIVA M/S: 6,3
700 M3/H PRESION EFECTIVA MM.C.A: 2,23
700 M3/H ALCANCE METROS: 12
700 M3/H POTENCIA SONORA DB: 33
800 M3/H VELOCIDAD EFECTIVA M/S: 7,2
800 M3/H PRESION EFECTIVA MM.C.A: 2,91
800 M3/H ALCANCE METROS: 13,7
800 M3/H POTENCIA SONORA DB: 36
900 M3/H VELOCIDAD EFECTIVA M/S: 8,1
900 M3/H PRESION EFECTIVA MM.C.A: 3,68
900 M3/H ALCANCE METROS: 15,4
900 M3/H POTENCIA SONORA DB: 39
1000 M3/H VELOCIDAD EFECTIVA M/S: 9
1000 M3/H PRESION EFECTIVA MM.C.A: 4,416
1000 M3/H ALCANCE METROS: 17,3
1000 M3/H POTENCIA SONORA DB: 41
PARA CONDUCTO Ø mm: entre Ø 200 y Ø 250 mm
1100 M3/H VELOCIDAD EFECTIVA M/S: 9,9
1100 M3/H ALCANCE METROS: 18,8
1100 M3/H POTENCIA SONORA DB: 44
1100 M3/H PRESION EFECTIVA MM.C.A: 5,388
