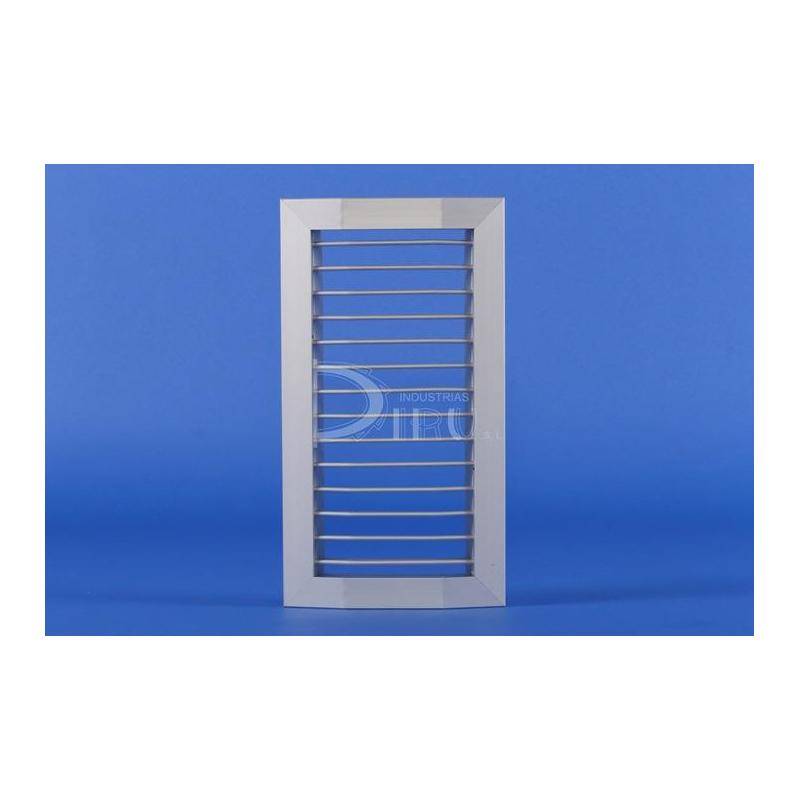

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 75 x 450 COLOR ALUMINIO

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Profundidad (mm)
38
Color
ALUMINIO
Alto H (mm)
75
Largo L (mm)
450
Alto x Largo (mm)
75 x 450
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
139 x 234
Tipo de Rejilla
LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S
1,2
100 M3/H PRESION EFECTIVA MM.C.A
0,08
100 M3/H ALCANCE METROS
2
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,4
200 M3/H PRESION EFECTIVA MM.C.A
0,32
200 M3/H ALCANCE METROS
4,1
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,6
300 M3/H PRESION EFECTIVA MM.C.A
0,704
300 M3/H ALCANCE METROS
6,1
300 M3/H POTENCIA SONORA DB
20
400 M3/H VELOCIDAD EFECTIVA M/S
4,8
400 M3/H PRESION EFECTIVA MM.C.A
1,253
400 M3/H ALCANCE METROS
8,1
400 M3/H POTENCIA SONORA DB
25
500 M3/H VELOCIDAD EFECTIVA M/S
6
500 M3/H PRESION EFECTIVA MM.C.A
2,231
500 M3/H ALCANCE METROS
10,8
500 M3/H POTENCIA SONORA DB
30
600 M3/H VELOCIDAD EFECTIVA M/S
7,2
600 M3/H PRESION EFECTIVA MM.C.A
1,859
600 M3/H ALCANCE METROS
11,8
600 M3/H POTENCIA SONORA DB
33
700 M3/H VELOCIDAD EFECTIVA M/S
8,5
700 M3/H PRESION EFECTIVA MM.C.A
3,718
700 M3/H ALCANCE METROS
13,9
700 M3/H POTENCIA SONORA DB
37
800 M3/H VELOCIDAD EFECTIVA M/S
9,7
800 M3/H PRESION EFECTIVA MM.C.A
4,892
800 M3/H ALCANCE METROS
15,5
800 M3/H POTENCIA SONORA DB
40
PARA CONDUCTO Ø mm
entre Ø 200 y Ø 250 mm
