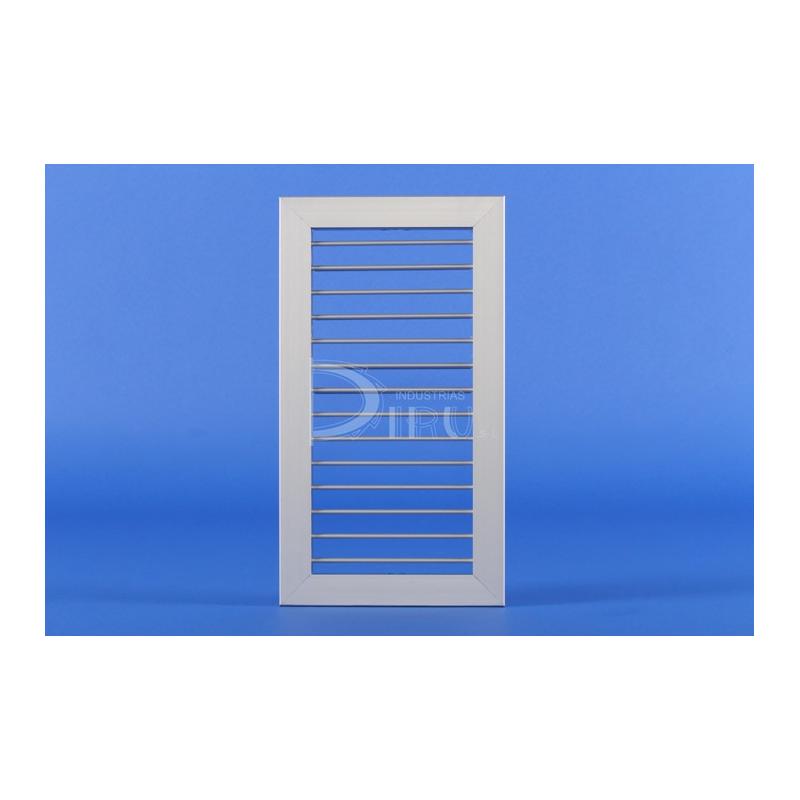

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV 350 x 500 COLOR ALUMINIO

MODELO MV: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

20,98 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
350
Largo L (mm)
500
Alto x Largo (mm)
350 x 500
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
384 x 534
Nº Marco x Medida de Marco Instalacion H y L
2 x 350 mm y 2 x 500 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,2
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
0,9
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,4
200 M3/H PRESION EFECTIVA MM.C.A
0,01
200 M3/H ALCANCE METROS
1,8
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
0,6
300 M3/H PRESION EFECTIVA MM.C.A
0,02
300 M3/H ALCANCE METROS
2,6
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
0,9
400 M3/H PRESION EFECTIVA MM.C.A
0,04
400 M3/H ALCANCE METROS
3,5
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
1,1
500 M3/H PRESION EFECTIVA MM.C.A
0,05
500 M3/H ALCANCE METROS
4,3
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
1,3
600 M3/H PRESION EFECTIVA MM.C.A
0,09
600 M3/H ALCANCE METROS
5,2
600 M3/H POTENCIA SONORA DB
inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S
1,5
700 M3/H PRESION EFECTIVA MM.C.A
0,14
700 M3/H ALCANCE METROS
6
700 M3/H POTENCIA SONORA DB
inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S
1,7
800 M3/H PRESION EFECTIVA MM.C.A
0,186
800 M3/H ALCANCE METROS
6,9
800 M3/H POTENCIA SONORA DB
inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S
1,9
900 M3/H PRESION EFECTIVA MM.C.A
0,248
900 M3/H ALCANCE METROS
7,8
900 M3/H POTENCIA SONORA DB
inferior a 15 db
1000 M3/H VELOCIDAD EFECTIVA M/S
2,2
1000 M3/H PRESION EFECTIVA MM.C.A
0,272
1000 M3/H ALCANCE METROS
8,6
1000 M3/H POTENCIA SONORA DB
15
Hueco Instalación Alto H x Largo L Total (mm)
358 x 508
1100 M3/H VELOCIDAD EFECTIVA M/S
2,4
1100 M3/H ALCANCE METROS
9,4
1100 M3/H POTENCIA SONORA DB
inferior a 15 db
1100 M3/H PRESION EFECTIVA MM.C.A
0,341
1200 M3/H VELOCIDAD EFECTIVA M/S
2,6
1200 M3/H ALCANCE METROS
9,9
1200 M3/H POTENCIA SONORA DB
17
1200 M3/H PRESION EFECTIVA MM.C.A
0,409
1300 M3/H VELOCIDAD EFECTIVA M/S
2,8
1300 M3/H ALCANCE METROS
10,4
1300 M3/H POTENCIA SONORA DB
18
1300 M3/H PRESION EFECTIVA MM.C.A
0,454
1400 M3/H VELOCIDAD EFECTIVA M/S
3
1400 M3/H ALCANCE METROS
10,9
1400 M3/H POTENCIA SONORA DB
19
1400 M3/H PRESION EFECTIVA MM.C.A
0,503
1500 M3/H VELOCIDAD EFECTIVA M/S
3,2
1500 M3/H ALCANCE METROS
11,4
1500 M3/H POTENCIA SONORA DB
20
1500 M3/H PRESION EFECTIVA MM.C.A
0,559
1600 M3/H VELOCIDAD EFECTIVA M/S
3,4
1600 M3/H ALCANCE METROS
12
1600 M3/H POTENCIA SONORA DB
21
1600 M3/H PRESION EFECTIVA MM.C.A
0,62
1700 M3/H VELOCIDAD EFECTIVA M/S
3,7
1700 M3/H ALCANCE METROS
12,6
1700 M3/H POTENCIA SONORA DB
22
1700 M3/H PRESION EFECTIVA MM.C.A
0,689
1800 M3/H VELOCIDAD EFECTIVA M/S
3,9
1800 M3/H ALCANCE METROS
13,4
1800 M3/H POTENCIA SONORA DB
23
1800 M3/H PRESION EFECTIVA MM.C.A
0,73
1900 M3/H VELOCIDAD EFECTIVA M/S
4,1
1900 M3/H ALCANCE METROS
14,2
1900 M3/H POTENCIA SONORA DB
24
1900 M3/H PRESION EFECTIVA MM.C.A
0,774
2000 M3/H VELOCIDAD EFECTIVA M/S
4,3
2000 M3/H ALCANCE METROS
15
2000 M3/H POTENCIA SONORA DB
26
2000 M3/H PRESION EFECTIVA MM.C.A
0,82
Profundidad (mm)
33
