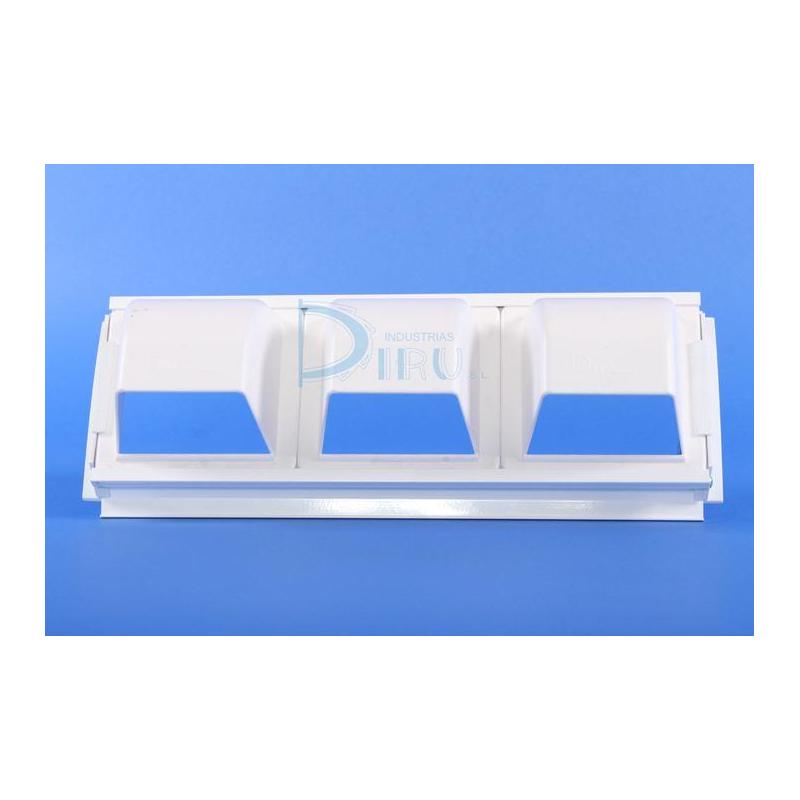

7 TOBERAS o BOCAS INDUCTORAS BIC CON PERFIL DE CONDUCTO CIRCULAR DE Ø 150 y Ø 250 mm DE COLOR BLANCO

MODELO BIC CON PERFIL: Boca inductora con perfil para conductos circulares o cuadrados.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Boca inductora fabricada en plástico ABS. El caudal máximo recomendado por unidad es de 100 m3/h. Pueden ir montadas sobre perfil de aluminio extruido adecuado para conductos circulares y cuadrados. La longitud de estos perfiles oscilará entre un mínimo de 500 mm. hasta un máximo de 2.000 mm. Dicha longitud aumentará realmente en 5 mm. por cada 1.000 mm. El acabado estandar de las bocas y perfiles es color blanco, bajo pedido se puede suministrar en diferentes acabados.

Las tapas laterales fabricadas en policarbonato disponen de tres modelos:

T-1 - Conductos circulares entre Ø 150 y Ø 250.

T-2 - Conductos circulares entre Ø 300 y Ø 700.

T-3 - Conductos cuadrados y superficies planas.

FORMA DE MONTAJE: Las bocas inductoras por unidades se sujetan por medio de tornillos. Cuando van montadas en perfil de aluminio, este es el que se atornilla a la superficie elegida.

Detalles del producto

Ficha técnica

Color
BLANCO
profundidad mm
80
Accesorios
SIN ACCESORIOS
Alto H x Largo L Total (mm)
120 x 720
MEDIDA CONDUCTO CIRCULAR
Ø 150 y Ø 250 mm
NUMERO DE BOCAS
7
alto H total (mm)
120
largo L total (mm)
720
MEDIDA BOCAS MM
100
700
75 M3/H VELOCIDAD EFECTIVA M/S
0,94
75 M3/H PRESION EFECTIVA MM.C.A
0,08
75 M3/H ALCANCE EN METROS
3,84
75 M3/H POTENCIA SONORA DB
100 M3/H VELOCIDAD EFECTIVA M/S
1,25
100 M3/H PRESION EFECTIVA MM.C.A
0,14
100 M3/H ALCANCE EN METROS
4,12
100 M3/H POTENCIA SONORA DB
200 M3/H VELOCIDAD EFECTIVA M/S
2,51
200 M3/H PRESION EFECTIVA MM.C.A
0,57
200 M3/H ALCANCE EN METROS
5,24
200 M3/H POTENCIA SONORA DB
300 M3/H VELOCIDAD EFECTIVA M/S
3,76
300 M3/H PRESION EFECTIVA MM.C.A
1,27
300 M3/H ALCANCE EN METROS
6,36
300 M3/H POTENCIA SONORA DB
400 M3/H VELOCIDAD EFECTIVA M/S
5,02
400 M3/H PRESION EFECTIVA MM.C.A
2,26
400 M3/H ALCANCE EN METROS
7,48
400 M3/H POTENCIA SONORA DB
15
500 M3/H VELOCIDAD EFECTIVA M/S
6,27
500 M3/H PRESION EFECTIVA MM.C.A
3,54
500 M3/H ALCANCE EN METROS
8,6
500 M3/H POTENCIA SONORA DB
22
600 M3/H VELOCIDAD EFECTIVA M/S
7,52
600 M3/H PRESION EFECTIVA MM.C.A
5,09
600 M3/H ALCANCE EN METROS
9,72
600 M3/H POTENCIA SONORA DB
28
700 M3/H VELOCIDAD EFECTIVA M/S
8,78
700 M3/H PRESION EFECTIVA MM.C.A
6,93
700 M3/H ALCANCE EN METROS
10,84
700 M3/H POTENCIA SONORA DB
32
800 M3/H VELOCIDAD EFECTIVA M/S
10,03
800 M3/H PRESION EFECTIVA MM.C.A
9,05
800 M3/H ALCANCE EN METROS
11,96
800 M3/H POTENCIA SONORA DB
37
900 M3/H VELOCIDAD EFECTIVA M/S
11,28
900 M3/H PRESION EFECTIVA MM.C.A
11,46
900 M3/H ALCANCE EN METROS
13,08
900 M3/H POTENCIA SONORA DB
40
1000 M3/H VELOCIDAD EFECTIVA M/S
12,54
1000 M3/H PRESION EFECTIVA MM.C.A
14,15
1000 M3/H ALCANCE EN METROS
14,2
1000 M3/H POTENCIA SONORA DB
43
Hueco Instalación Alto H x Largo L Total (mm)
100 x 700
