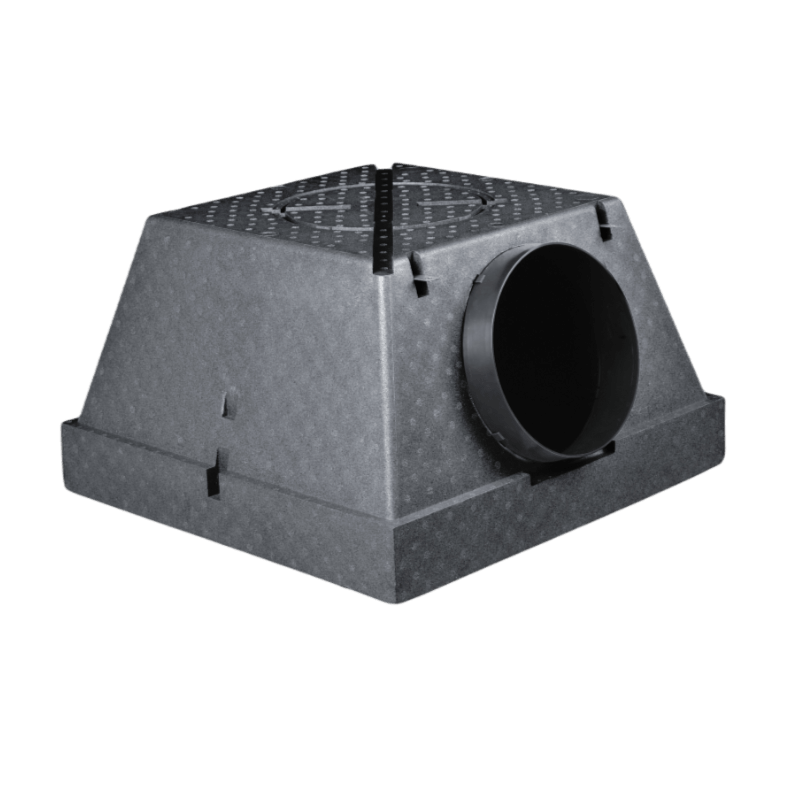

Plenum termoacústico Madel BOXTHERM 600-DIAM200 para difusores de techo modular de 595x595 mm. Fabricado en poliestireno expandido, con conexión circular lateral para tubo de Ø200 mm.
Referencia: BOXTHERM-600-DIAM200
En stock — envío inmediato
Plenum disponible para envío en 24-48 horas.
El BOXTHERM 600-DIAM200 de Madel es un plenum termoacústico para conectar difusores cuadrados de techo modular con una red de conductos de climatización o ventilación.
Está construido en poliestireno expandido, material que actúa como aislante térmico y acústico. Su diseño piramidal, apilable y con conexión circular lateral facilita el transporte, el almacenamiento y el montaje sobre el difusor.
Este modelo dispone de una base exterior de 590 mm, una altura de 300 mm y un cuello lateral con diámetro interior de 198 mm, destinado a una conexión nominal de conducto de Ø200 mm.
| Fabricante | Madel |
|---|---|
| Modelo | BOXTHERM 600-DIAM200 |
| Referencia | BOXTHERM-600-DIAM200 |
| Material | Poliestireno expandido |
| Dimensión exterior | 590 mm |
| Altura | 300 mm |
| Diámetro interior del cuello | 198 mm |
| Conexión nominal | Conducto circular Ø200 mm |
| Posición de la conexión | Lateral |
| Geometría | Piramidal y apilable |
| Sistema de fijación | Tornillo central |
El BOXTHERM 600 está destinado a difusores cuadrados de dimensión 600 para techo modular. En este formato, la dimensión exterior habitual de la placa del difusor es de 595x595 mm.
La documentación de Madel presenta el BOXTHERM como accesorio para sus difusores rotacionales cuadrados OTO-S. También indica que los difusores de dimensión 610 pueden utilizarse con el BOXTHERM 600.
Para instalarlo con otro modelo o con un difusor de otra marca deben comprobarse previamente la dimensión exterior, la posición del tornillo central y el sistema de unión entre el plenum y el difusor.
Consulta nuestra selección de difusores rotacionales cuadrados.
El cuello lateral tiene un diámetro interior de 198 mm y está preparado para una conexión nominal de Ø200 mm. El conducto debe sujetarse y sellarse correctamente para evitar fugas de aire en la unión.

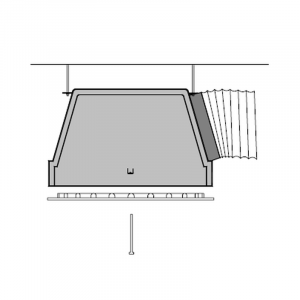

Antes del montaje, comprueba que el falso techo disponga de espacio suficiente para alojar los 300 mm de altura del plenum y realizar la conexión lateral sin estrangular ni comprimir excesivamente el conducto.
El cuerpo de poliestireno expandido actúa como aislante térmico y acústico. Esto ayuda a limitar la transmisión térmica y sonora respecto a una caja construida exclusivamente en material metálico sin aislamiento.
El RITE establece que los conductos y accesorios de la red de impulsión deben disponer de aislamiento suficiente para limitar las pérdidas de calor y evitar condensaciones. La adecuación del BOXTHERM debe comprobarse como parte del conjunto de la instalación y según las condiciones indicadas en el proyecto o memoria técnica.
Los componentes aislados de fábrica deben utilizar el nivel de aislamiento indicado por su normativa específica o determinado por el fabricante.
¿Necesitas completar la instalación?
Consulta nuestros conductos y plenums de aire acondicionado o pregúntanos por la compatibilidad con tu difusor.
Está destinado a difusores cuadrados de dimensión 600 para techo modular, cuya placa exterior habitual mide 595x595 mm. Antes de comprar debe comprobarse el sistema de fijación del difusor.
La conexión nominal es de Ø200 mm. El diámetro interior indicado para el cuello del BOXTHERM 600-DIAM200 es de 198 mm.
El plenum tiene una altura de 300 mm. Además de esa medida debe dejarse espacio suficiente para realizar la conexión lateral del conducto sin producir una curva demasiado cerrada.
El sistema indicado por Madel utiliza un tornillo central para realizar la fijación entre el difusor y el plenum.
Puede ser compatible cuando coincidan las dimensiones y el sistema de fijación. Es necesario comprobar la posición del tornillo, la geometría del difusor y la superficie de contacto antes de realizar el pedido.
Sí. Su geometría piramidal permite introducir parcialmente unas unidades dentro de otras, reduciendo el espacio necesario para almacenamiento y transporte.
El cuerpo de EPS actúa como aislante termoacústico, pero el cumplimiento del RITE debe verificarse para el conjunto de la instalación según sus condiciones de funcionamiento y la documentación técnica aplicable.
