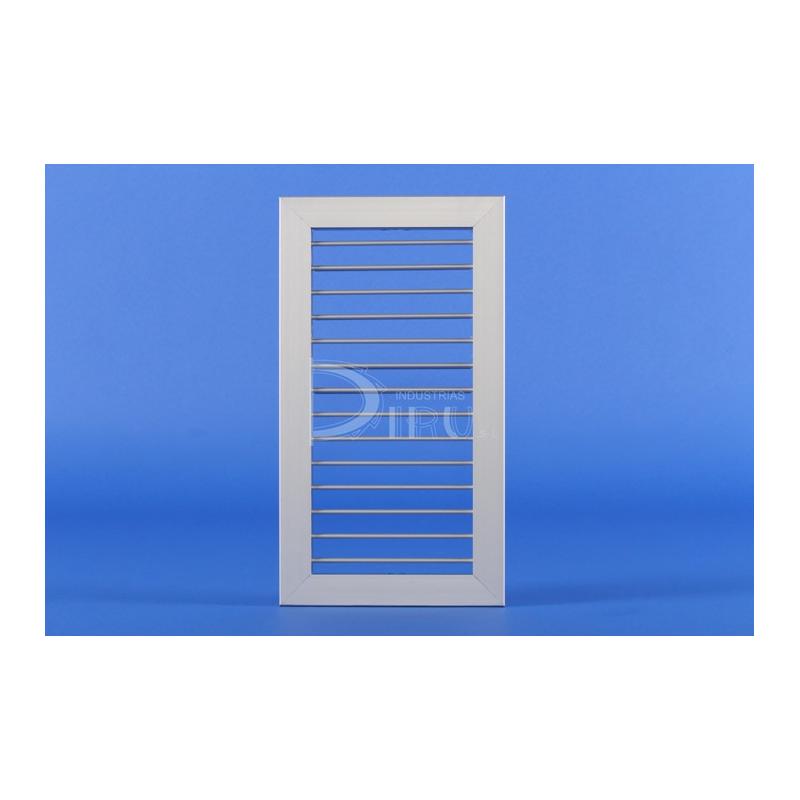

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV 100 x 300 COLOR ALUMINIO

MODELO MV: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

8,51 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
100
Largo L (mm)
300
Alto x Largo (mm)
100 x 300
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 334
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 300 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,4
100 M3/H PRESION EFECTIVA MM.C.A
0,12
100 M3/H ALCANCE METROS
2,2
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,8
200 M3/H PRESION EFECTIVA MM.C.A
0,47
200 M3/H ALCANCE METROS
4,3
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
4,2
300 M3/H PRESION EFECTIVA MM.C.A
1,05
300 M3/H ALCANCE METROS
6,5
300 M3/H POTENCIA SONORA DB
21
400 M3/H VELOCIDAD EFECTIVA M/S
5,6
400 M3/H PRESION EFECTIVA MM.C.A
1,87
400 M3/H ALCANCE METROS
8,7
400 M3/H POTENCIA SONORA DB
27
500 M3/H VELOCIDAD EFECTIVA M/S
6,9
500 M3/H PRESION EFECTIVA MM.C.A
2,92
500 M3/H ALCANCE METROS
10,9
500 M3/H POTENCIA SONORA DB
31
600 M3/H VELOCIDAD EFECTIVA M/S
8,3
600 M3/H PRESION EFECTIVA MM.C.A
4,21
600 M3/H ALCANCE METROS
13
600 M3/H POTENCIA SONORA DB
35
700 M3/H VELOCIDAD EFECTIVA M/S
9,7
700 M3/H PRESION EFECTIVA MM.C.A
5,73
700 M3/H ALCANCE METROS
15,2
700 M3/H POTENCIA SONORA DB
38
800 M3/H VELOCIDAD EFECTIVA M/S
11,1
800 M3/H PRESION EFECTIVA MM.C.A
7,48
800 M3/H ALCANCE METROS
17,4
800 M3/H POTENCIA SONORA DB
41
900 M3/H VELOCIDAD EFECTIVA M/S
12,5
900 M3/H PRESION EFECTIVA MM.C.A
9,47
900 M3/H ALCANCE METROS
19,5
900 M3/H POTENCIA SONORA DB
44
1000 M3/H VELOCIDAD EFECTIVA M/S
13,9
1000 M3/H PRESION EFECTIVA MM.C.A
11,364
1000 M3/H ALCANCE METROS
21,9
1000 M3/H POTENCIA SONORA DB
46
Hueco Instalación Alto H x Largo L Total (mm)
108 x 308
1100 M3/H VELOCIDAD EFECTIVA M/S
15,3
1100 M3/H ALCANCE METROS
23,8
1100 M3/H POTENCIA SONORA DB
49
1100 M3/H PRESION EFECTIVA MM.C.A
13,864
1200 M3/H VELOCIDAD EFECTIVA M/S
16,7
1200 M3/H ALCANCE METROS
25
1200 M3/H POTENCIA SONORA DB
51
1200 M3/H PRESION EFECTIVA MM.C.A
15,306
1300 M3/H VELOCIDAD EFECTIVA M/S
18,1
1300 M3/H ALCANCE METROS
26,3
1300 M3/H POTENCIA SONORA DB
54
1300 M3/H PRESION EFECTIVA MM.C.A
16,99
1400 M3/H VELOCIDAD EFECTIVA M/S
19,4
1400 M3/H ALCANCE METROS
27,6
1400 M3/H POTENCIA SONORA DB
56
1400 M3/H PRESION EFECTIVA MM.C.A
18,858
Profundidad (mm)
33
