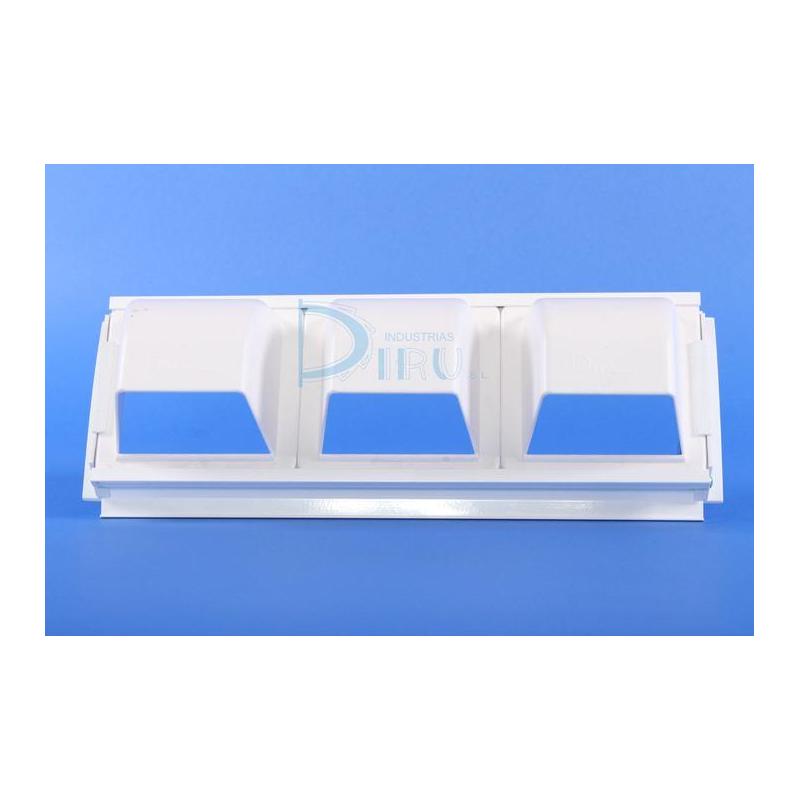

4 TOBERAS o BOCAS INDUCTORAS BIC CON PERFIL DE CONDUCTO CIRCULAR DE Ø 300 y Ø 700 mm DE COLOR BLANCO

MODELO BIC CON PERFIL: Boca inductora con perfil para conductos circulares o cuadrados.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Boca inductora fabricada en plástico ABS. El caudal máximo recomendado por unidad es de 100 m3/h. Pueden ir montadas sobre perfil de aluminio extruido adecuado para conductos circulares y cuadrados. La longitud de estos perfiles oscilará entre un mínimo de 500 mm. hasta un máximo de 2.000 mm. Dicha longitud aumentará realmente en 5 mm. por cada 1.000 mm. El acabado estandar de las bocas y perfiles es color blanco, bajo pedido se puede suministrar en diferentes acabados.

Las tapas laterales fabricadas en policarbonato disponen de tres modelos:

T-1 - Conductos circulares entre Ø 150 y Ø 250.

T-2 - Conductos circulares entre Ø 300 y Ø 700.

T-3 - Conductos cuadrados y superficies planas.

FORMA DE MONTAJE: Las bocas inductoras por unidades se sujetan por medio de tornillos. Cuando van montadas en perfil de aluminio, este es el que se atornilla a la superficie elegida.

Detalles del producto

Ficha técnica

Color
BLANCO
profundidad mm
80
Accesorios
SIN ACCESORIOS
Alto H x Largo L Total (mm)
120 x 420
MEDIDA CONDUCTO CIRCULAR
Ø 300 y Ø 700 mm
NUMERO DE BOCAS
4
alto H total (mm)
120
largo L total (mm)
420
MEDIDA BOCAS MM
100
400
75 M3/H VELOCIDAD EFECTIVA M/S
1,65
75 M3/H PRESION EFECTIVA MM.C.A
0,24
75 M3/H ALCANCE EN METROS
4,11
75 M3/H POTENCIA SONORA DB
100 M3/H VELOCIDAD EFECTIVA M/S
2,19
100 M3/H PRESION EFECTIVA MM.C.A
0,43
100 M3/H ALCANCE EN METROS
4,48
100 M3/H POTENCIA SONORA DB
200 M3/H VELOCIDAD EFECTIVA M/S
4,39
200 M3/H PRESION EFECTIVA MM.C.A
1,73
200 M3/H ALCANCE EN METROS
5,96
200 M3/H POTENCIA SONORA DB
300 M3/H VELOCIDAD EFECTIVA M/S
6,58
300 M3/H PRESION EFECTIVA MM.C.A
3,9
300 M3/H ALCANCE EN METROS
7,44
300 M3/H POTENCIA SONORA DB
21
400 M3/H VELOCIDAD EFECTIVA M/S
8,78
400 M3/H PRESION EFECTIVA MM.C.A
6,93
400 M3/H ALCANCE EN METROS
8,93
400 M3/H POTENCIA SONORA DB
30
500 M3/H VELOCIDAD EFECTIVA M/S
10,97
500 M3/H PRESION EFECTIVA MM.C.A
10,83
500 M3/H ALCANCE EN METROS
10,41
500 M3/H POTENCIA SONORA DB
37
600 M3/H VELOCIDAD EFECTIVA M/S
13,16
600 M3/H PRESION EFECTIVA MM.C.A
15,6
600 M3/H ALCANCE EN METROS
11,89
600 M3/H POTENCIA SONORA DB
42
700 M3/H VELOCIDAD EFECTIVA M/S
15,36
700 M3/H PRESION EFECTIVA MM.C.A
21,23
700 M3/H ALCANCE EN METROS
13,37
700 M3/H POTENCIA SONORA DB
47
Hueco Instalación Alto H x Largo L Total (mm)
100 x 400
